IGBT Transistörler - Modüller

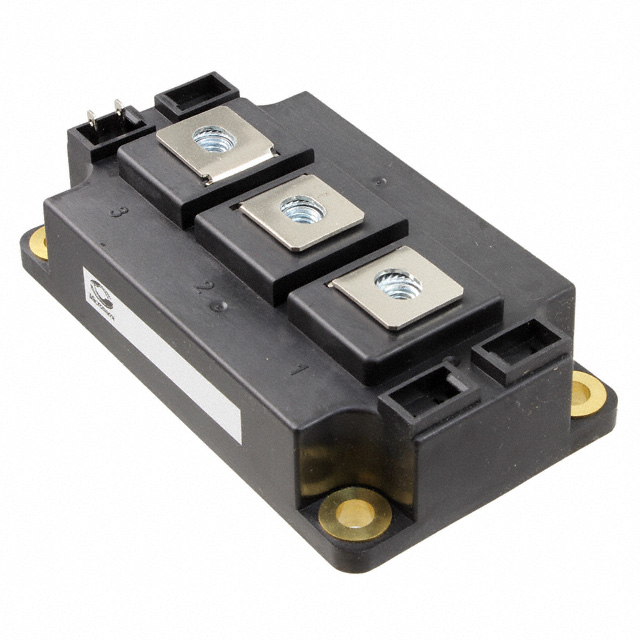

APTGT400DA60D3G
IGBT MODULE 600V 500A 1250W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT400DA60D3G
APTGT400DA60D3G Hakkında
APTGT400DA60D3G, Microchip Technology tarafından üretilen 600V/500A IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, 1250W maksimum güç seviyesinde çalışır. D-3 kasa türünde şasiye monte edilmek üzere tasarlanmıştır. Vce(on) değeri 400A'de 1.9V olup, geniş sıcaklık aralığında (-40°C ile 175°C) stabil performans sunar. Input capacitance değeri 24 nF (@25V) olarak belirtilmiştir. Bu modül, endüstriyel kontrol uygulamaları, güç dönüştürücüler, motor sürücüler ve yüksek akım anahtarlama devreleri gibi ağır yüklü uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 500 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 1250 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
