IGBT Transistörler - Modüller

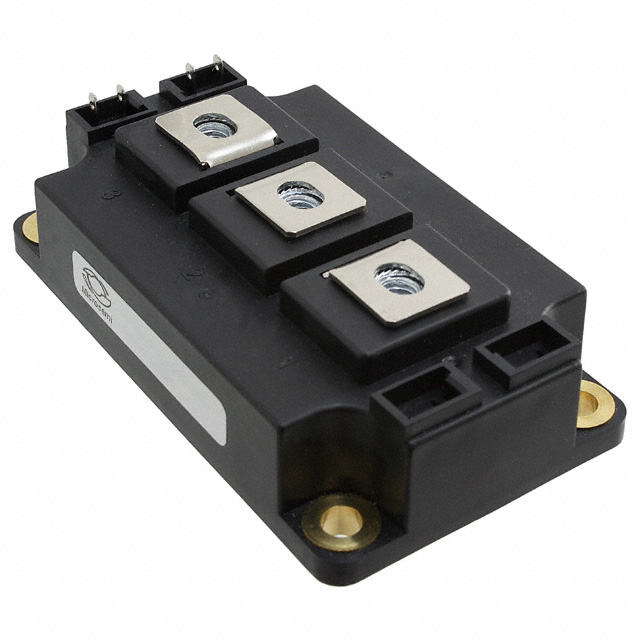

APTGT400A60D3G
IGBT MODULE 600V 500A 1250W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT400A60D3
APTGT400A60D3G Hakkında
APTGT400A60D3G, Microchip Technology tarafından üretilen 600V 500A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, Trench Field Stop IGBT teknolojisini kullanmaktadır. Maksimum 1250W güç disipasyon kapasitesine sahip olan modül, -40°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Vce(on) değeri 15V kapıda 400A akımda 1.9V olarak belirtilmiştir. D-3 paket formatında chassis mount tipi montaj seçeneği sunan bu bileşen, endüstriyel güç dönüştürme uygulamaları, inverter devreleri, motor kontrol sistemleri ve anahtarlama güç kaynakları gibi yüksek güç uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 500 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 1250 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
