IGBT Transistörler - Modüller

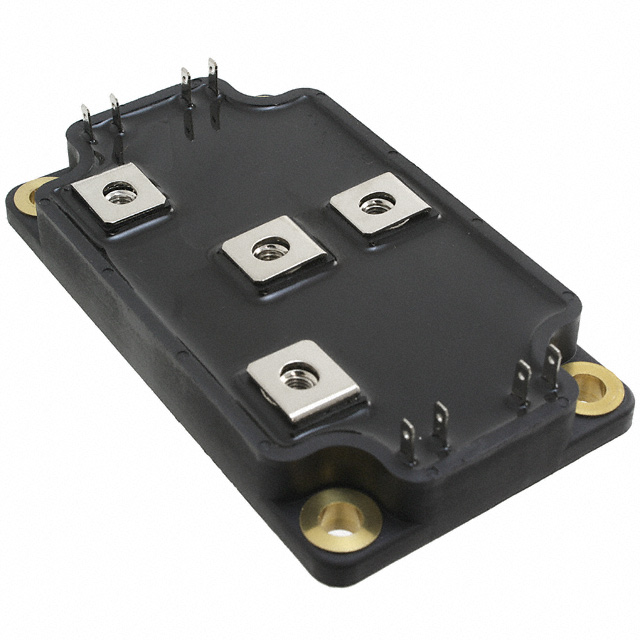

APTGT300TL60G
IGBT MODULE 600V 400A 935W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300TL60G
APTGT300TL60G Hakkında
APTGT300TL60G, Microchip Technology tarafından üretilen 600V 400A kapasiteli IGBT modülüdür. Three Level Inverter konfigürasyonunda tasarlanmış bu komponent, Trench Field Stop teknolojisi ile verimliliği artırılmıştır. Maksimum güç çıkışı 935W olup, 1.9V Vce(on) değeri ile enerji kaybı minimize edilmiştir. -40°C ile 175°C arasında çalışabilen bu modül, endüstriyel uygulamalar, güç dönüştürücüler, inverter sistemleri ve elektrik motor kontrol devrelerinde kullanılır. SP6 paketi ile chassis mount montajı sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 935 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
