IGBT Transistörler - Modüller

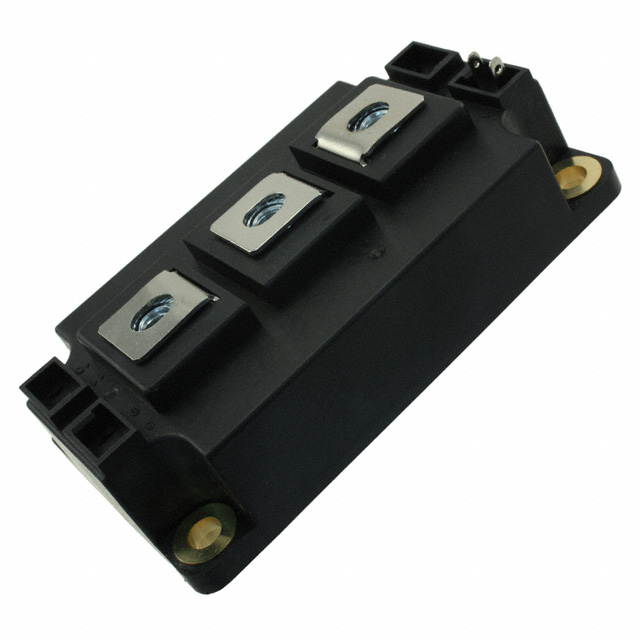

APTGT300SK60D3G
IGBT MODULE 600V 400A 940W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300SK60D3
APTGT300SK60D3G Hakkında
APTGT300SK60D3G, Microchip Technology tarafından üretilen 600V 400A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 940W maksimum güç yönetimi sağlar. Single konfigürasyon ile sunum yapan modül, 1.9V maksimum açık durumu voltajı (Vce(on)) ile verimli anahtarlama performansı sunar. D-3 chassis mount paketinde sunulan APTGT300SK60D3G, standart input karakteristiğine ve 18.5 nF giriş kapasitansına sahiptir. Güç dönüşümü, motor kontrolü, kaynak uygulamaları ve endüstriyel anahtarlama sistemleri gibi yüksek akım gerektiren uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 940 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
