IGBT Transistörler - Modüller

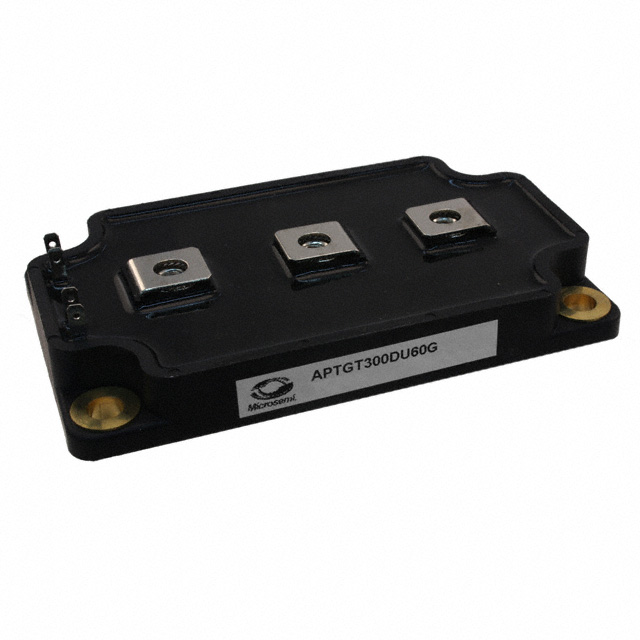

APTGT300DU60G
IGBT MODULE 600V 430A 1150W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300DU60G
APTGT300DU60G Hakkında
APTGT300DU60G, Microchip Technology tarafından üretilen 600V/430A kapasiteli Trench Field Stop IGBT modülüdür. Dual konfigürasyon ile Common Source bağlantısına sahip olan bu modül, maksimum 1150W güç işleyebilme kapasitesine sahiptir. SP6 paketi ile chassis mount montajı yapılabilen komponent, -40°C ile 175°C arasında çalışma sıcaklığına dayanıklıdır. Vce(on) değeri 15V gate voltajında 300A akımda 1.8V ile belirtilmiş olup, 24nF input kapasitansına ve 350µA collector cutoff akımına sahiptir. Endüstriyel sürücü uygulamaları, motor kontrol sistemleri ve güç dönüştürücü devrelerde kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1150 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
