IGBT Transistörler - Modüller

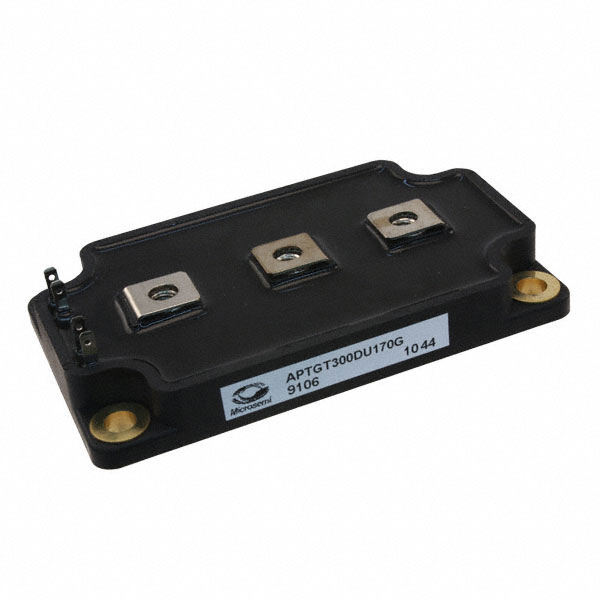

APTGT300DU170G
IGBT MODULE 1700V 400A 1660W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300DU170G
APTGT300DU170G Hakkında
APTGT300DU170G, Microchip Technology tarafından üretilen 1700V/400A IGBT modülüdür. Trench Field Stop teknolojisi kullanarak tasarlanan bu bileşen, dual common source konfigürasyonunda sunulmaktadır. 1660W maksimum güç kapasitesi ile yüksek güç uygulamalarında kullanılmaya uygundur. -40°C ile +150°C arasında çalışabilen modül, endüstriyel sürücüler, kaynak makinaları, solar inverterler ve diğer yüksek gerilim güç dönüştürme devrelerinde yer bulur. SP6 paketi ile chassis mount yapısında sunulan komponent, 2.4V Vce(on) değeri ile düşük düşüş kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1660 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
