IGBT Transistörler - Modüller

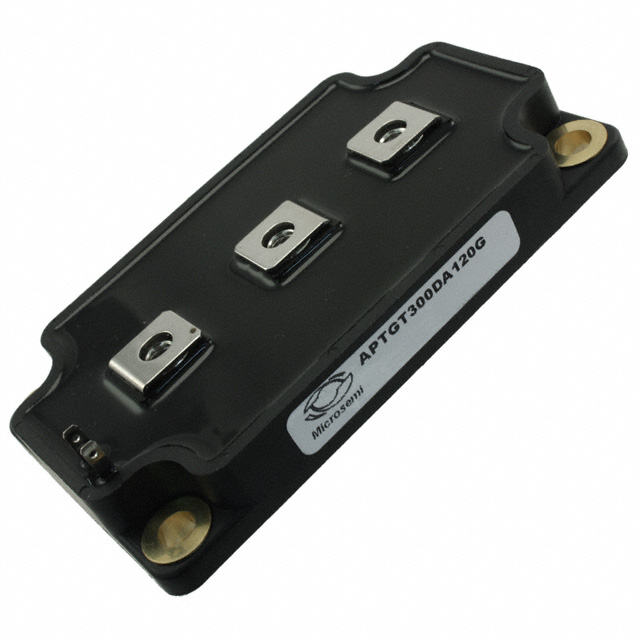

APTGT300DA120G
IGBT MODULE 1200V 420A 1380W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300DA120G
APTGT300DA120G Hakkında
APTGT300DA120G, Microchip Technology tarafından üretilen 1200V/420A kapasiteli Trench Field Stop tipi IGBT modülüdür. SP6 kasa tipi ile Chassis Mount uygulamalarına uygun olan bu komponent, maksimum 1380W güç yönetebilir. -40°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. 2.1V (15V, 300A) düşük açılış gerilimi sayesinde enerji tasarruflu uygulamalarda tercih edilir. Yüksek frekans anahtarlama uygulamaları, güç dönüştürücüler, motor sürücüleri ve endüstriyel kontrol sistemlerinde kullanılan bu modül, 21 nF giriş kapasitansı ile hızlı geçiş karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 420 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1380 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
