IGBT Transistörler - Modüller
APTGT300A60TG
IGBT MODULE 600V 430A 935W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300A60TG
APTGT300A60TG Hakkında

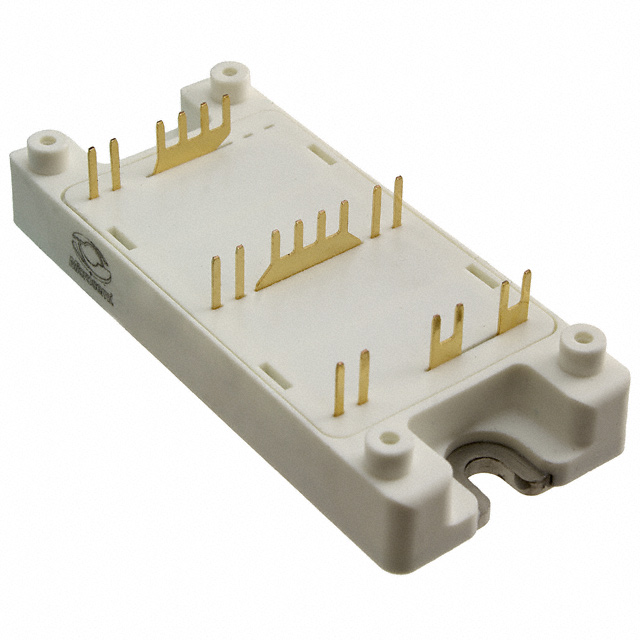

APTGT300A60TG, Microchip Technology tarafından üretilen 600V/430A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu Trench Field Stop tipi transistör modülü, maksimum 935W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 1.9V (15V, 300A koşullarında) olup, 350µA maksimum collector cutoff akımı ile düşük kaçak akıma sahiptir. SP4 paket tipinde sunulan modül, -40°C ile +175°C çalışma sıcaklık aralığında çalışmakta ve entegre NTC Thermistor içermektedir. Gücü kontrol eden uygulamalar, motor sürücüleri, güç dönüştürücüler ve endüstriyel elektrik sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 430 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 935 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
