IGBT Transistörler - Modüller
APTGT300A170G
IGBT MODULE 1700V 400A 1660W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT300A170G
APTGT300A170G Hakkında

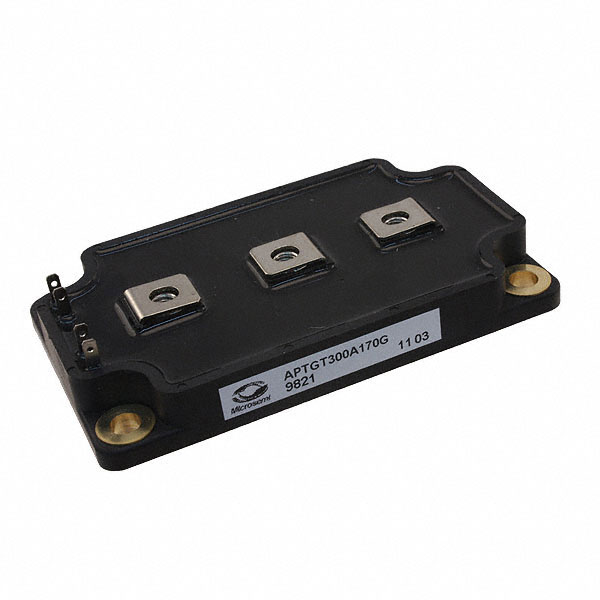

APTGT300A170G, Microchip Technology tarafından üretilen 1700V/400A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, Trench Field Stop IGBT teknolojisi kullanarak yüksek gerilim uygulamalarında anahtarlama işlevini gerçekleştirir. Maksimum 1660W güç yönetimi kapasitesine sahip olan komponent, endüstriyel sürücüler, UPS sistemleri, kaynak makineleri ve AC/DC güç dönüştürücülerinde kullanılır. SP6 chassis mount paketinde sunulan modül, -40°C ile +150°C arasında çalışabilir. Vce(on) değeri 2.4V @ 15V/300A olup, 26.5nF input kapasitansı ile hızlı anahtarlama performansı sağlar. Kolektör leakage akımı maksimum 750µA düzeyindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 750 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1660 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
