IGBT Transistörler - Modüller

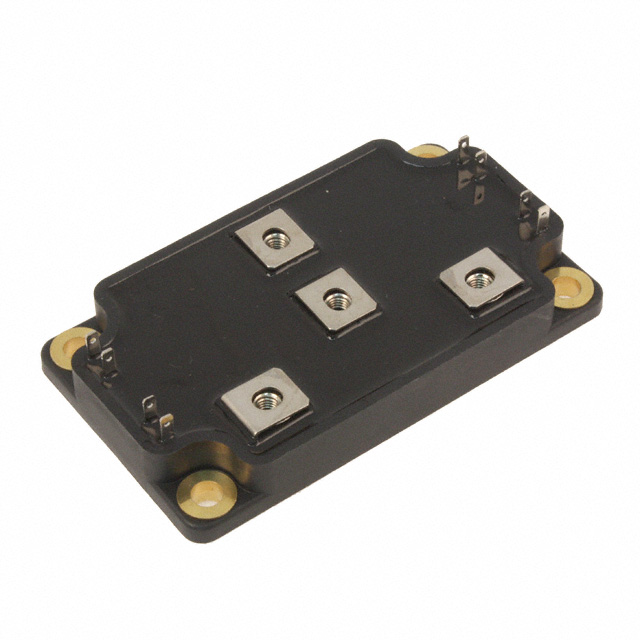

APTGT200TL60G
IGBT MODULE 600V 300A 652W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200TL60G
APTGT200TL60G Hakkında
APTGT200TL60G, Microchip Technology tarafından üretilen 600V/300A kapasiteli IGBT modülü olup, Three Level Inverter konfigürasyonunda tasarlanmıştır. Trench Field Stop IGBT teknolojisini kullanan bu bileşen, 652W maksimum güç yönetiminde çalışabilir. Vce(on) değeri 1.9V (15V Vge, 200A Ic şartlarında) ile düşük iletim kaybı sağlar. SP6 kasa tipi ile Chassis Mount montajı destekler. -40°C ile 175°C arasında çalışan modül, endüstriyel sürücüler, enerji dönüştürücüleri, inverter uygulamaları ve yüksek güçlü elektrik sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 652 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
