IGBT Transistörler - Modüller

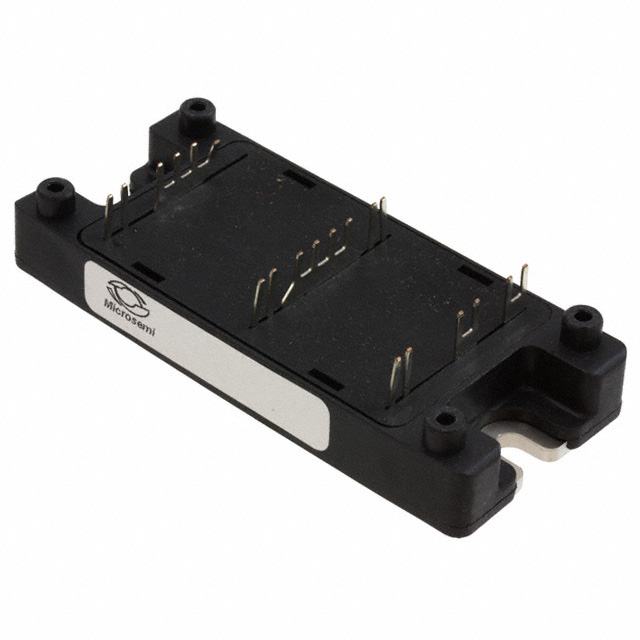

APTGT200DU60TG
IGBT MODULE 600V 290A 625W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200DU60TG
APTGT200DU60TG Hakkında
APTGT200DU60TG, Microchip Technology tarafından üretilen 600V 290A kapasiteli Dual Common Source IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu modül, maksimum 625W güç yönetimi sağlar. SP4 paketi ile chassis mount uygulamalarına uygun olup, -40°C ile +175°C sıcaklık aralığında çalışabilir. 1.9V Vce(on) değeri ile düşük konversiyon kayıpları sunar. Dahili NTC termistör ile sıcaklık izlemesi yapılabilir. Endüstriyel sürücü uygulamaları, solar inverter sistemleri, kaynak makineleri ve UPS cihazlarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 290 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 625 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
