IGBT Transistörler - Modüller

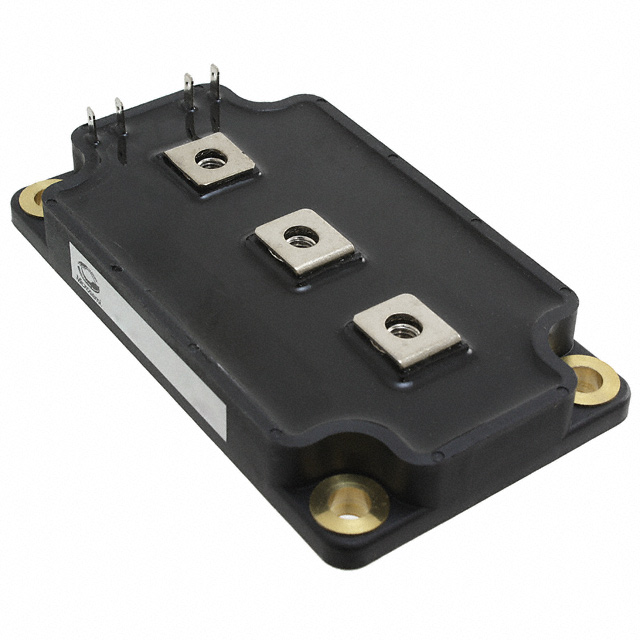

APTGT200DU120G
IGBT MODULE 1200V 280A 890W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200DU120G
APTGT200DU120G Hakkında
APTGT200DU120G, Microchip Technology tarafından üretilen 1200V/280A kapasiteli Trench Field Stop IGBT modülüdür. SP6 chassis mount paketi ile sunulan bu çift kanalı (dual common source) transistör modülü, maksimum 890W güç hızlama için tasarlanmıştır. Vce(on) değeri 15V gate geriliminde 200A kollektör akımında 2.1V olup, kolektör-emitör diyot yapısında 1200V kırılma gerilimi sağlar. 14 nF input kapasitansi ile hızlı anahtarlama özelliğine sahip olan komponent, -40°C ile +150°C arasında çalışır. Elektrik tesisat kontrol sistemleri, frekans konvertörleri, kaynak makineleri ve endüstriyel enerji dönüştürme uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 890 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
