IGBT Transistörler - Modüller

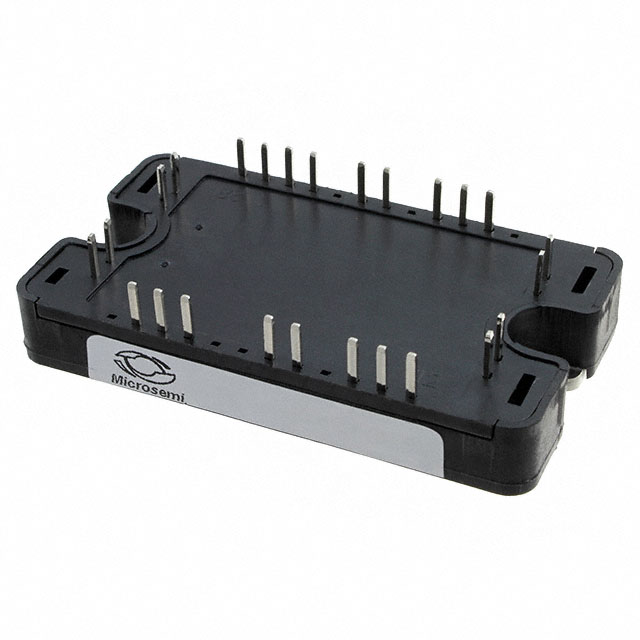

APTGT200DA60T3AG
IGBT MODULE 600V 290A 750W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200DA60T3
APTGT200DA60T3AG Hakkında
APTGT200DA60T3AG, Microchip Technology tarafından üretilen 600V 290A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisini kullanan bu tek konfigürasyonlu modül, maksimum 750W güç dağıtımına sahiptir. Vce(on) değeri 200A'de 15V gate voltajında 1.9V olarak belirtilmiştir. SP3 chassis mount paketinde sunulan komponent, -40°C ile 175°C arasında çalışabilir ve dahili NTC termistör içerir. Input capacitance 12.3 nF @ 25V'dir. Kolektör cutoff akımı maksimum 250 µA'dir. Yüksek güç uygulamaları, endüstriyel sürücüler, elektriksel dönüştürücüler ve motor kontrol sistemlerinde kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 290 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 750 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
