IGBT Transistörler - Modüller

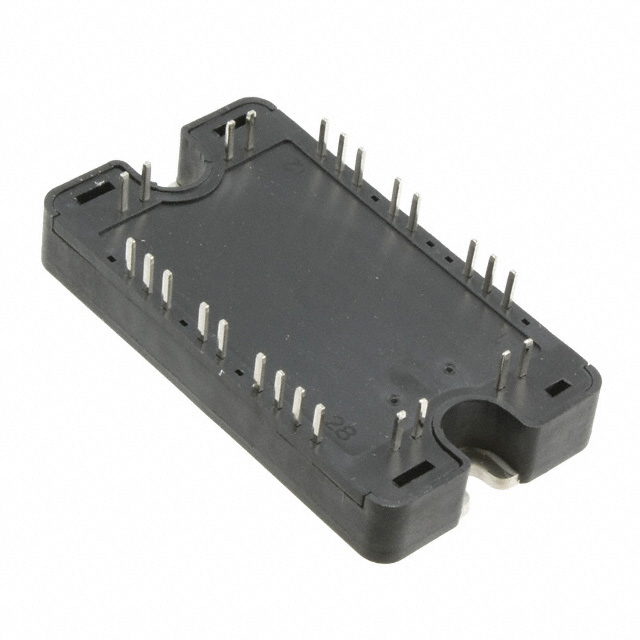

APTGT200A60T3AG
IGBT MODULE 600V 290A 750W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200A60T3AG
APTGT200A60T3AG Hakkında
APTGT200A60T3AG, Microchip Technology tarafından üretilen 600V/290A kapasiteli IGBT modülüdür. Half bridge konfigürasyonunda tasarlanmış olup, Trench Field Stop teknolojisi ile üretilmiştir. 750W maksimum güç kapasite sunarak endüstriyel kontrol uygulamalarında, güç dönüştürme sistemlerinde, invertörlerde ve motor sürücülerinde kullanılır. SP3 chassis mount paketi ile sağlanan komponent, NTC thermistor içermektedir. Vce(on) değeri 1.9V (15V, 200A koşullarında) ve collector emitter breakdown voltajı 600V olarak belirtilmiştir. -40°C ile 175°C (TJ) arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 290 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 750 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
