IGBT Transistörler - Modüller

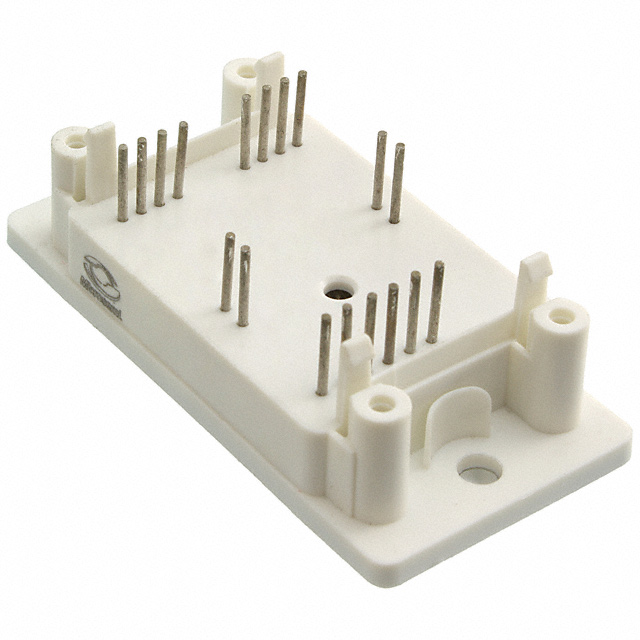

APTGT200A602G
IGBT MODULE 600V 290A 625W SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200A602G
APTGT200A602G Hakkında
APTGT200A602G, Microchip Technology tarafından üretilen 600V/290A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, Trench Field Stop teknolojisi kullanarak düşük kayıplar ve hızlı anahtarlama özelliği sunmaktadır. 625W maksimum güç kapasitesine sahip olan komponent, endüstriyel uygulamalar, elektrikli araçlar, güç kaynakları ve motor sürücüleri gibi yüksek güçlü elektronik sistemlerde kullanılmaktadır. SP2 kasa tipinde chassis mount montajına uygun olup, -40°C ile 175°C arasında çalışabilmektedir. Vce(on) değeri 15V gate voltajında 200A akımda 1.9V'tur. Maksimum collector cutoff akımı 50µA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 290 A |
| Current - Collector Cutoff (Max) | 50 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP2 |
| Part Status | Active |
| Power - Max | 625 W |
| Supplier Device Package | SP2 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
