IGBT Transistörler - Modüller

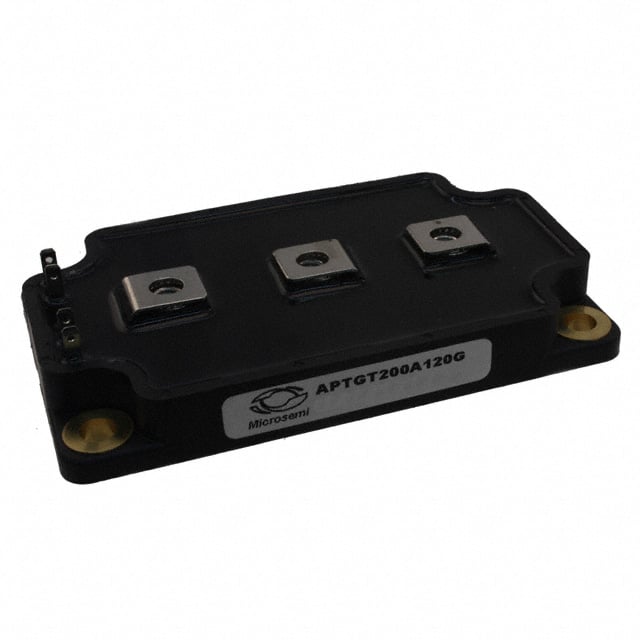

APTGT200A120G
IGBT MODULE 1200V 280A 890W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT200A120G
APTGT200A120G Hakkında
APTGT200A120G, Microchip Technology tarafından üretilen 1200V/280A rated IGBT modülüdür. Half bridge konfigürasyonunda tasarlanmış olan bu modül, Trench Field Stop IGBT teknolojisini kullanarak düşük on-state voltajı (2.1V @ 15V, 200A) ve düşük input kapasitesi (14 nF) sağlar. SP6 paketi ile chassis mount uygulamalarına uygun olan cihaz, -40°C ile 150°C arasında çalışabilir. 890W maksimum güç rating'i ile endüstriyel sürücü uygulamaları, güç dönüştürücüler, kaynak makinaları ve traction kontrol sistemlerinde kullanılır. Standart gate drive giriş desteği sayesinde mevcut kontrol devreleri ile entegrasyon sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 890 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
