IGBT Transistörler - Modüller

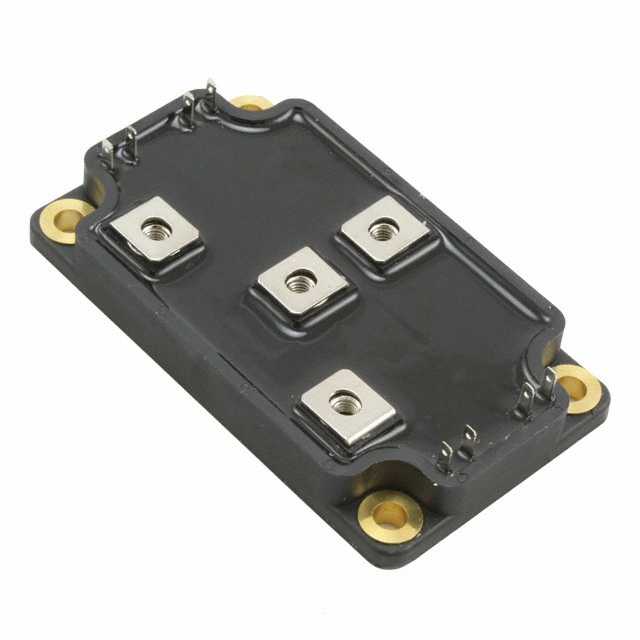

APTGT150TL60G
IGBT MODULE 600V 200A 480W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150TL60
APTGT150TL60G Hakkında
APTGT150TL60G, Microchip Technology tarafından üretilen üç seviyeli inverter uygulamaları için tasarlanmış bir IGBT modülüdür. 600V desen-emitör ters yönlü kırılma voltajı ve 200A maksimum kolektör akımı ile güç elektronik sistemlerinde anahtarlama elemanı olarak kullanılır. Trench Field Stop teknolojisi ile üretilen bu modül, 480W maksimum güç yeteneğine sahiptir ve -40°C ile 175°C arasında çalışmaya uygundur. SP6 kasa tipi ile chassis mount uygulamalarına uygun olan komponent, 1.9V Vce(on) değeri ile düşük ileri gerilim düşüşü sağlar. Endüstriyel sürücü sistemleri, motor kontrol uygulamaları ve güç dönüştürücülerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 480 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
