IGBT Transistörler - Modüller

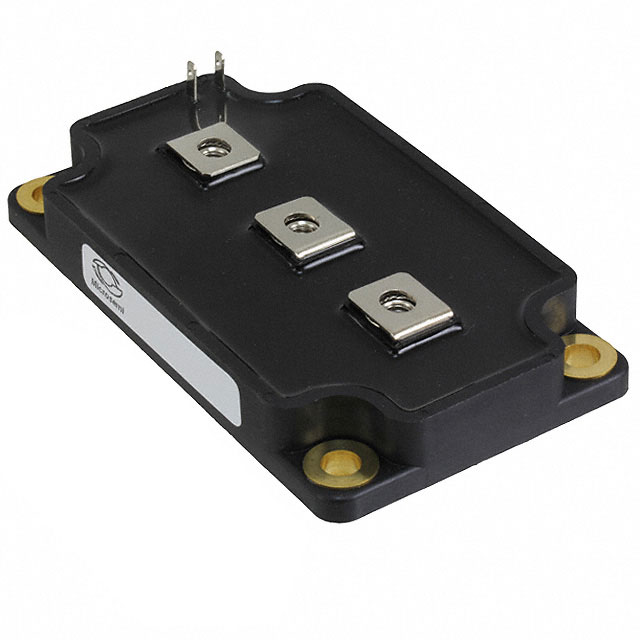

APTGT150SK120G
IGBT MODULE 1200V 220A 690W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150SK120G
APTGT150SK120G Hakkında
APTGT150SK120G, Microchip Technology tarafından üretilen 1200V/220A IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu modül, 690W maksimum güç kapasitesiyle tasarlanmıştır. SP6 paket tipinde chassis mount kuruluma uygun olup, -40°C ile +150°C arasında çalışır. 2.1V Vce(on) değeri ile düşük kayıp karakteristiği vardır. 10.7 nF giriş kapasitansı standart IGBT uygulamalarında hızlı anahtarlama sağlar. Endüstriyel güç dönüştürme, servo sürücüler, kaynak sistemleri ve traksiyon uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 690 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
