IGBT Transistörler - Modüller

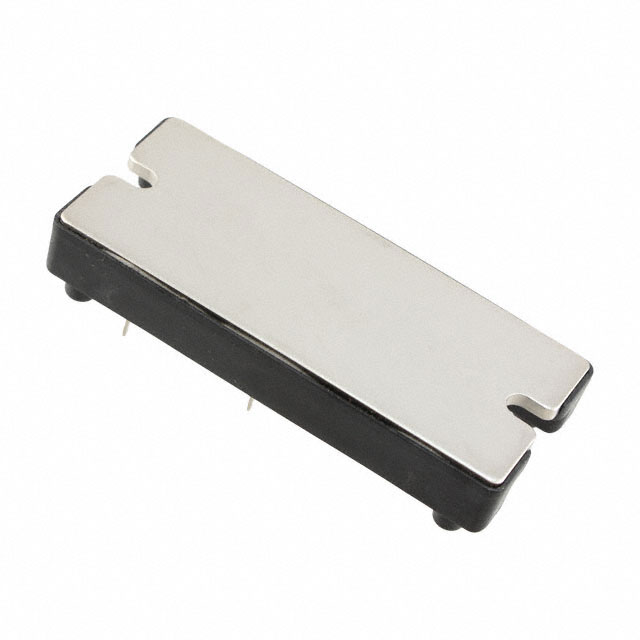

APTGT150DU120TG
IGBT MODULE 1200V 220A 690W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150DU120TG
APTGT150DU120TG Hakkında
APTGT150DU120TG, Microchip Technology tarafından üretilen 1200V/220A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu dual konfigürasyonlu modül, 690W maksimum güç yönetebilir. SP4 paket tipi ile chassis monte edilebilen komponent, -40°C ile +150°C aralığında çalışır. 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü yapılabilir. Endüstriyel uygulamalar, güç dönüştürücüler, inverterler ve motor sürücü sistemlerinde kullanılır. Standard giriş kontrolü ve 10.7nF input kapasitansı ile hızlı anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 690 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
