IGBT Transistörler - Modüller

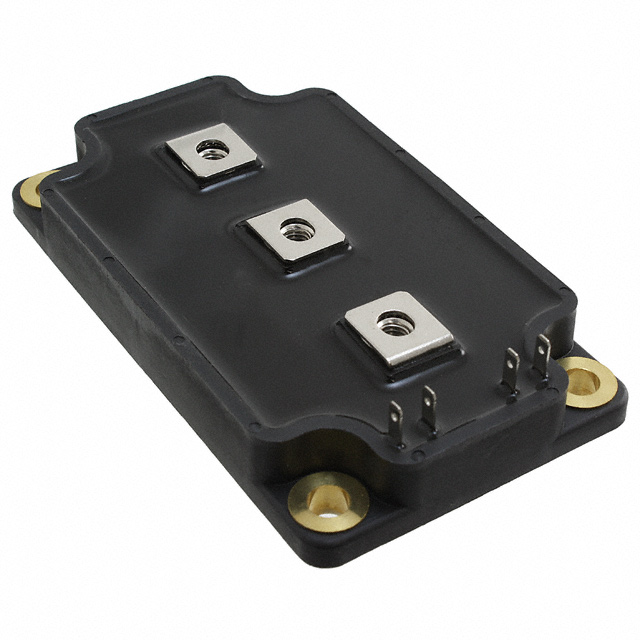

APTGT150DU120G
IGBT MODULE 1200V 220A 690W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150DU120G
APTGT150DU120G Hakkında
Microchip Technology tarafından üretilen APTGT150DU120G, 1200V/220A kapasitesi ile yüksek voltaj uygulamalarında kullanılan dual common source IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanmış bu bileşen, maksimum 690W güç işleme kapasitesine sahiptir. 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar. SP6 kasa tipi ve Chassis Mount montaj şekli ile endüstriyel sürücü devreleri, inverter uygulamaları ve motor kontrol sistemlerinde yaygın olarak kullanılmaktadır. 10.7nF giriş kapasitansi hızlı anahtarlama özelliğine olanak tanır. Standart giriş konfigürasyonu ile mevcut kontrol devrelerine entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 690 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
