IGBT Transistörler - Modüller

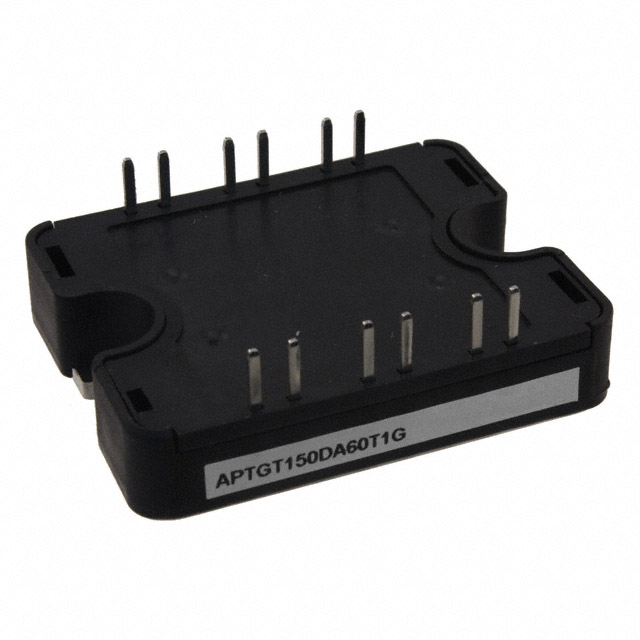

APTGT150DA60T1G
IGBT MODULE 600V 225A 480W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150DA60T1G
APTGT150DA60T1G Hakkında
APTGT150DA60T1G, Microchip Technology tarafından üretilen 600V/225A kapasiteli IGBT transistör modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, maksimum 480W güç kapasitesine sahiptir. SP1 paket tipinde sunulan modül, 1.9V Vce(on) değeri ile düşük iletim kaybı sağlar. -40°C ile +175°C arasında çalışabilen bu IGBT, entegre NTC thermistor içerir ve sıcaklık koruması imkanı sunar. Chassis mount montajı ile endüstriyel uygulamalara uygun olan bileşen, güç dönüştürme, motor kontrolü ve inverter devrelerde kullanılır. Standard gate driver giriş seviyesi ve 9.2nF input kapasitesi ile hızlı anahtarlama işlemleri gerçekleştirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 225 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 480 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
