IGBT Transistörler - Modüller
APTGT150DA120G

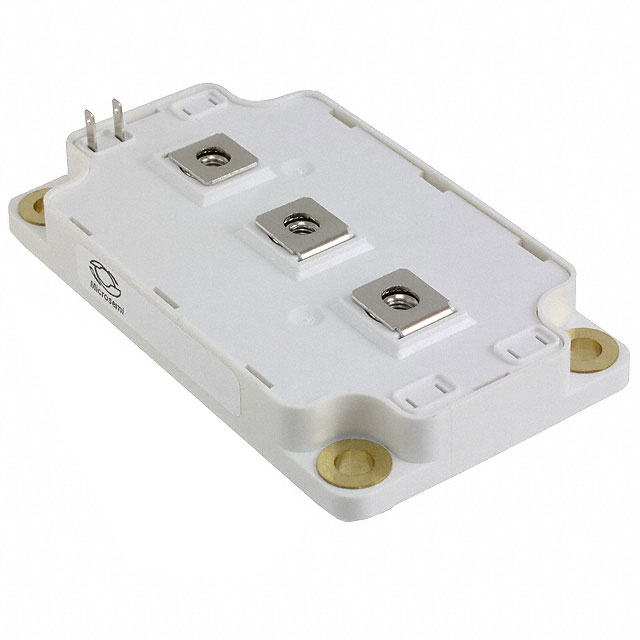

IGBT MODULE 1200V 220A 690W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150DA120G
APTGT150DA120G Hakkında
APTGT150DA120G, Microchip Technology tarafından üretilen 1200V/220A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu bileşen, SP6 chassis mount paketinde sunulmaktadır. 690W maksimum güç derecelendirilmesine sahip olan modül, 2.1V Vce(on) değeri ile düşük açılma gerilimi sağlar. 10.7nF input kapasitansı ve 350µA maksimum kapalı durum akımı özellikleriyle karakterizedir. Endüstriyel uygulamalarda, motor kontrolü, güç dönüştürme devrelerinde ve yüksek voltaj anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 350 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 690 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
