IGBT Transistörler - Modüller

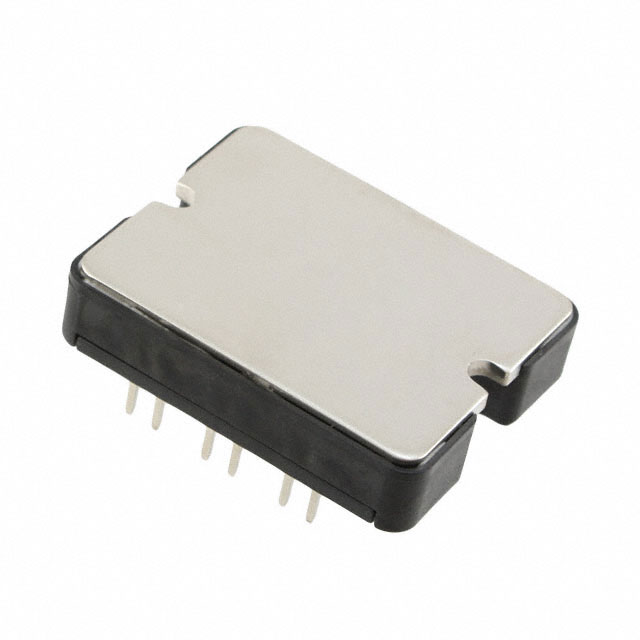

APTGT150A60T1G
IGBT MODULE 600V 225A 480W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150A60T1G
APTGT150A60T1G Hakkında
APTGT150A60T1G, Microchip Technology tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 600V kollektör-emitter diyot gerilimi ve 225A maksimum kollektör akımı ile yüksek güç uygulamalarında kullanılır. Trench Field Stop teknolojisi ile tasarlanan bu modül, 480W maksimum güç kapasitesine sahiptir. 1.9V Vce(on) değeri ile düşük açılış gerilimi sağlar ve 9.2nF giriş kapasitansı ile hızlı anahtarlama özelliği sunar. NTC Thermistor entegrasyonu sayesinde sıcaklık kontrolü yapılabilir. -40°C ile 175°C arasında çalışabilen bu modül, endüstriyel güç denetim, motor sürücüleri, kaynak makinaları ve UPS sistemlerinde yaygın olarak kullanılır. SP1 paketi ile Chassis Mount montajı desteklenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 225 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 480 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
