IGBT Transistörler - Modüller

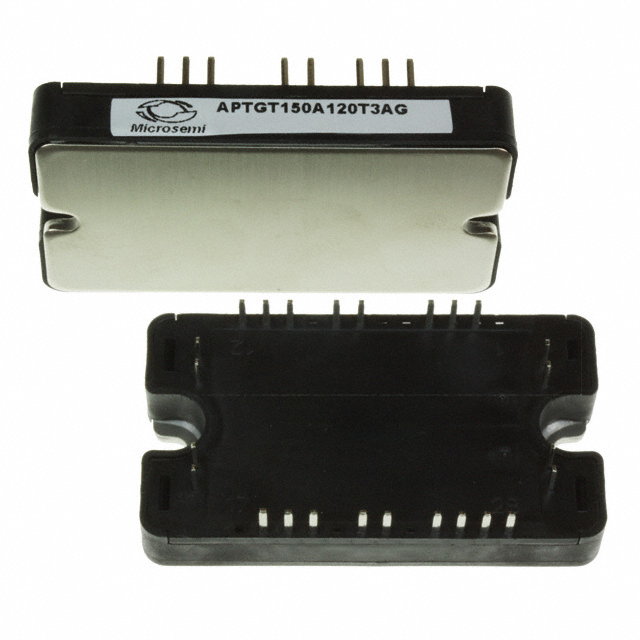

APTGT150A120T3AG
IGBT MODULE 1200V 220A 833W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT150A120T3AG
APTGT150A120T3AG Hakkında
Microchip Technology tarafından üretilen APTGT150A120T3AG, 1200V Trench Field Stop IGBT teknolojisine dayanan Half Bridge konfigürasyonlu modüldür. 220A maksimum collector akımı ve 833W güç kapasitesi ile endüstriyel uygulamalara uygundur. SP3 kasa tipi ile chassis montajı sağlar. 2.1V Vce(on) değeri ve 10.7nF input kapasitesi ile verimli anahtarlama performansı sunmaktadır. -40°C ile 150°C arasında çalışma sıcaklık aralığında ve entegre NTC termistor ile termal yönetim özelliğine sahiptir. İnverter, motor kontrol, UPS ve renewable enerji sistemleri gibi yüksek güç uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 833 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
