IGBT Transistörler - Modüller

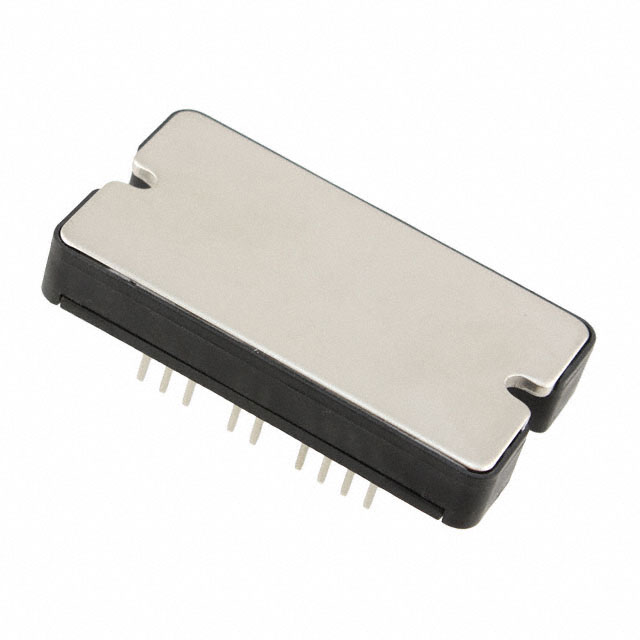

APTGT100TL60T3G
IGBT MODULE 600V 150A 340W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100TL60T
APTGT100TL60T3G Hakkında
APTGT100TL60T3G, Microchip Technology tarafından üretilen 600V 150A kapasiteli Trench Field Stop IGBT modülüdür. SP3 paket tipinde sunulan bu bileşen, üç seviyeli inverter uygulamalarında kullanılmak üzere tasarlanmıştır. Maximum 340W güç yayma kapasitesi ile döner makine sürücüleri, endüstriyel konvertörler ve enerji dönüştürme sistemlerinde yer alır. 1.9V Vce(on) değeri ile düşük açılış kaybı sağlar. Entegre NTC termistör ile sıcaklık kontrolü mümkün olup, -40°C ile +175°C arasında güvenli çalışma sunar. 6.1nF giriş kapasitesi hızlı anahtarlama performansı sunarak verimliliği artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
