APTGT100H60T3G

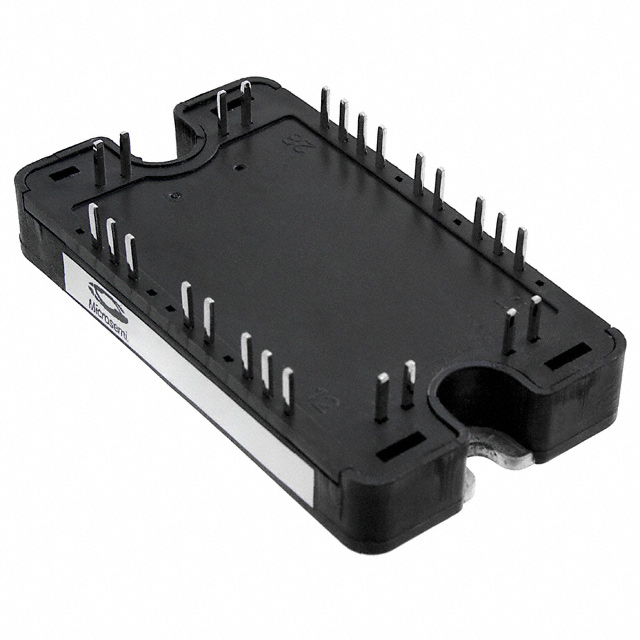

IGBT MODULE 600V 150A 340W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100H60T3G
APTGT100H60T3G Hakkında
APTGT100H60T3G, Microchip Technology tarafından üretilen 600V 150A'lık IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu komponent, Full Bridge Inverter konfigürasyonunda tasarlanmıştır ve maksimum 340W güç sağlar. SP3 kasa tipinde chassis mount şekilde takılır. -40°C ile 175°C sıcaklık aralığında çalışabilir ve entegre NTC termistör içerir. Vce(on) değeri 1.9V (15V gate voltajında, 100A akımda) olup, 6.1nF giriş kapasitansı (Cies) özellikleri vardır. Enerji dönüştürme uygulamaları, invertör devreleri, motor kontrol sistemleri ve DC-AC çevirici tasarımlarında kullanılır. Yüksek voltaj endüstriyel uygulamaları için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
