IGBT Transistörler - Modüller

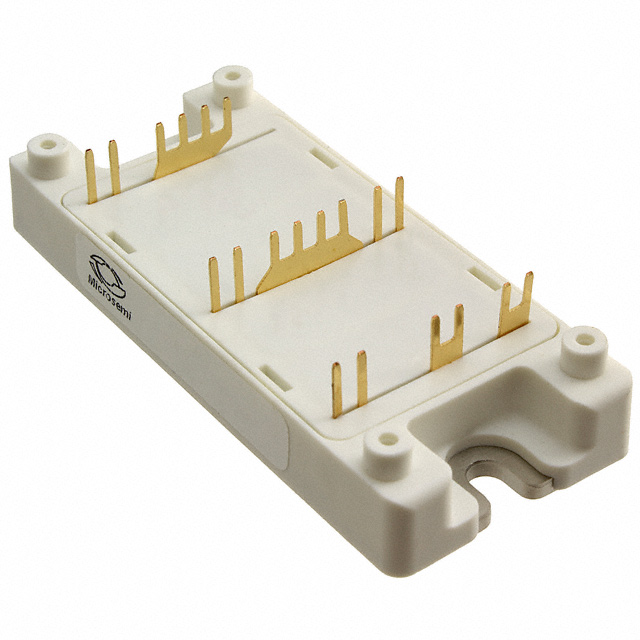

APTGT100DU60TG
IGBT MODULE 600V 150A 340W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100DU60T
APTGT100DU60TG Hakkında
APTGT100DU60TG, Microchip Technology tarafından üretilen 600V/150A IGBT modülüdür. Trench Field Stop teknolojisine sahip bu dual konfigürasyonlu bileşen, 340W maksimum güç yönetimi için tasarlanmıştır. SP4 chassis mount paketi ile sağlanan modül, -40°C ile +175°C arasında çalışabilir. 1.9V Vce(on) değeri ile düşük iletim kaybı sunar. Entegre NTC termistörü sayesinde sıcaklık kontrolü yapılabilir. 6.1nF input kapasitanslı standard drive girişi, kontrol devrelerinin kolay integre edilmesini sağlar. Güç elektronikleri uygulamalarında, inverterler, motor sürücüleri ve anahtarlama devreleri gibi alanlarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
