IGBT Transistörler - Modüller

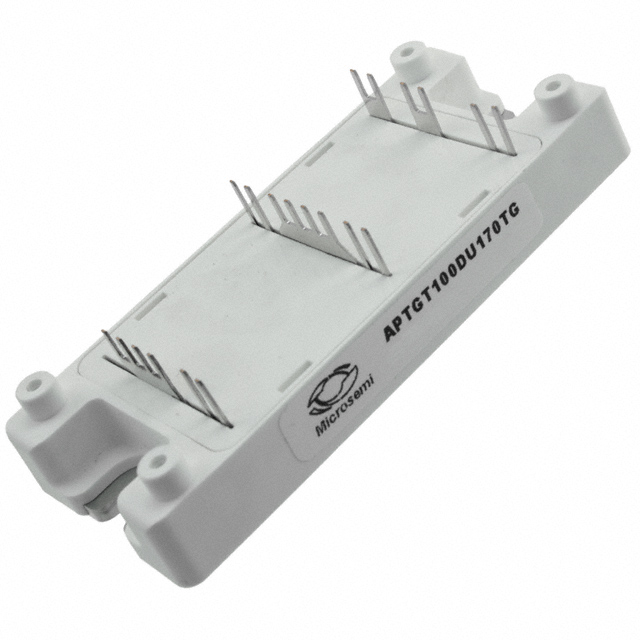

APTGT100DU170TG
IGBT MODULE 1700V 150A 560W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100DU170TG
APTGT100DU170TG Hakkında
APTGT100DU170TG, Microchip Technology tarafından üretilen 1700V/150A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu dual konfigürasyonlu modül, 560W maksimum güç dağıtımına sahiptir. SP4 paket tipi ile sasis montajına uygun olup, -40°C ile +150°C arasında çalışabilmektedir. NTC thermistor içeren bu bileşen, 2.4V tipik Vce(on) değeri ile anahtarlama uygulamalarında düşük kayıp sağlar. Endüstriyel konvertörler, güç kaynakları, motor kontrol sistemleri ve yüksek voltajlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 560 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
