IGBT Transistörler - Modüller

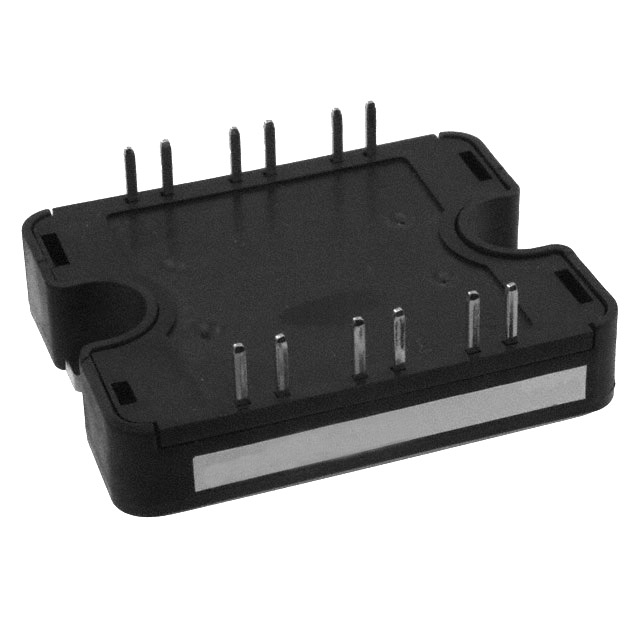

APTGT100DA60T1G
IGBT MODULE 600V 150A 340W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100DA60T1G
APTGT100DA60T1G Hakkında
APTGT100DA60T1G, Microchip Technology tarafından üretilen 600V/150A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 340W güç disipasyonuna sahiptir. SP1 kasa tipi ile chassis mount montajına uygun olan modül, -40°C ile 175°C arasında çalışma sıcaklığında kullanılabilir. Dahili NTC termistörü ile sıcaklık monitoringine destek sağlar. Vce(on) değeri 100A akımda 1.9V olup, düşük iletim kaybı sunar. İnverter devreleri, motor kontrol uygulamaları, güç kaynakları ve endüstriyel elektrik dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
