IGBT Transistörler - Modüller

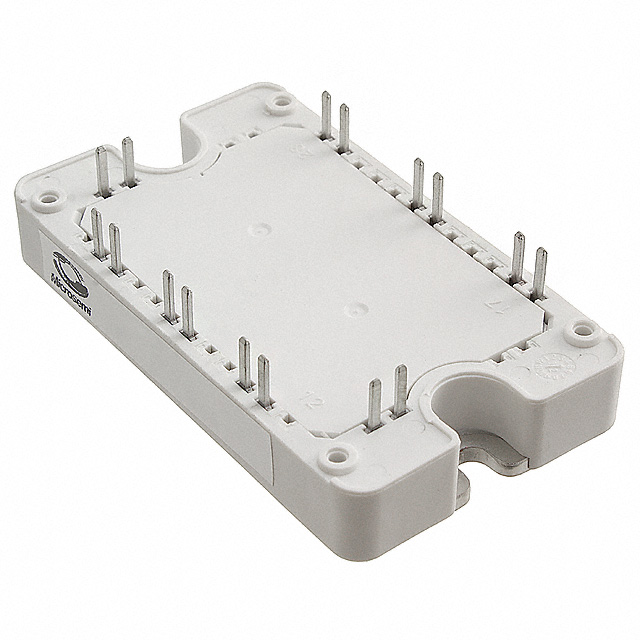

APTGT100BB60T3G
IGBT MODULE 600V 150A 340W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100BB60T
APTGT100BB60T3G Hakkında
APTGT100BB60T3G, Microchip Technology tarafından üretilen 600V 150A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonu ile tasarlanan bu bileşen, Trench Field Stop teknolojisini kullanan IGBT transistörler içerir. Maximum çıkış gücü 340W olup, 1.9V @ 15V, 100A şartlarında Vce(on) değerine sahiptir. -40°C ile +175°C (TJ) arasında çalışmaya uygun olan modül, Through Hole montaj tipi ve SP3 paket standardına sahiptir. Dahili NTC Thermistor bulunması, sıcaklık kontrolü gerektiren uygulamalarda kullanılmasını sağlar. 6.1 nF @ 25V giriş kapasitansı ve 250 µA maksimum kesme akımı özellikleriyle, güç dönüştürme, endüstriyel sürücü uygulamaları ve enerji yönetimi sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
