IGBT Transistörler - Modüller

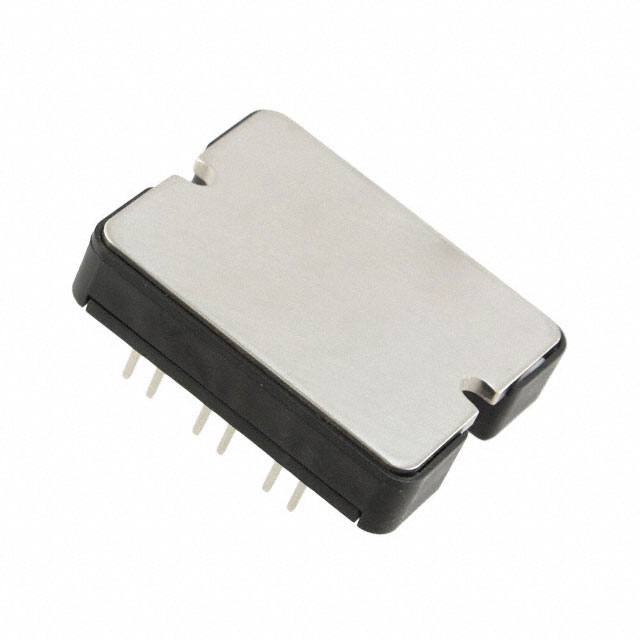

APTGT100A60T1G
IGBT MODULE 600V 150A 340W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100A60T1G
APTGT100A60T1G Hakkında
APTGT100A60T1G, Microchip Technology tarafından üretilen 600V/150A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, Trench Field Stop teknolojisi kullanarak düşük konversiyon kayıpları sağlar. Vce(on) değeri 1.9V @ 15V, 100A'de ölçülen bu modül, maksimum 340W güç yönetebilir. SP1 kasa tipi ile chassis mount uygulamalara uygun olup, entegre NTC thermistor ile sıcaklık kontrolü sağlar. -40°C ile 175°C arası çalışma sıcaklığında güvenilir performans gösterir. İnverter, konvertör, motor sürücü ve kaynak cihazları gibi güç elektroniği uygulamalarında kullanılan endüstriyel seviye bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 340 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
