IGBT Transistörler - Modüller

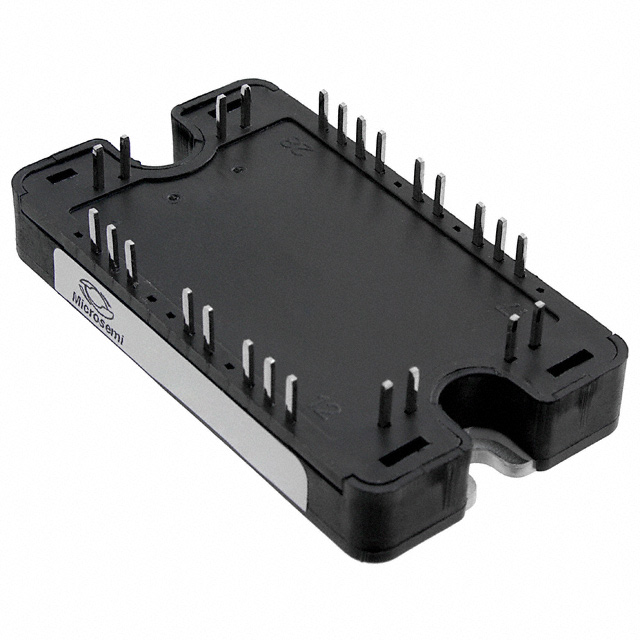

APTGT100A170TG
IGBT MODULE 1700V 150A 560W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100A170TG
APTGT100A170TG Hakkında
Microchip Technology tarafından üretilen APTGT100A170TG, Half Bridge konfigürasyonunda tasarlanmış bir IGBT modülüdür. 1700V breakdown voltajı ve 150A maksimum kolektör akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. Trench Field Stop teknolojisi ile tasarlanan bu IGBT, 560W maksimum güç yönetimini destekler. SP4 chassis mount paketinde sunulan modül, -40°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Gömülü NTC thermistor sensörü sıcaklık monitorizasyonu sağlar. 2.4V Vce(on) değeri ile düşük konduktif kayıplar sunar. Endüstriyel sürücü sistemleri, koruma devreler ve konvertör uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 560 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
