IGBT Transistörler - Modüller

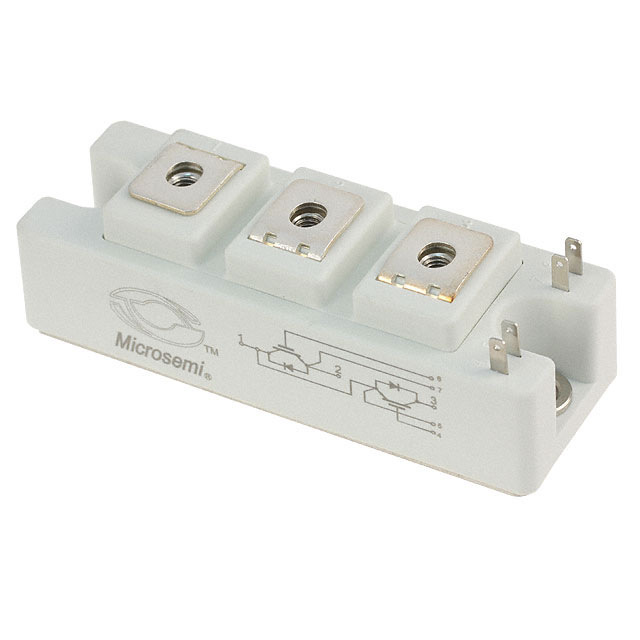

APTGT100A120D1G
IGBT MODULE 1200V 150A 520W D1
- Üretici
- Microchip Technology
- Paket/Kılıf
- D1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGT100A120D
APTGT100A120D1G Hakkında
APTGT100A120D1G, Microchip Technology tarafından üretilen 1200V 150A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, Trench Field Stop IGBT teknolojisini kullanarak düşük anahtarlama kayıpları ve hızlı komütasyon sağlar. Maksimum çıkış gücü 520W olup, Vce(on) değeri 15V gate voltajında ve 100A collector akımında 2.1V'dir. Chassis mount tipi D1 paketinde sunulan bu komponent, endüstriyel konvertörler, invertörler, kaynak makinaları ve motor sürücüleri gibi yüksek güçlü anahtarlama uygulamalarında kullanılır. Collector cutoff akımı maksimum 3mA ve input kapasitansı 25V'de 7nF değerindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 3 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D1 |
| Part Status | Obsolete |
| Power - Max | 520 W |
| Supplier Device Package | D1 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
