IGBT Transistörler - Modüller

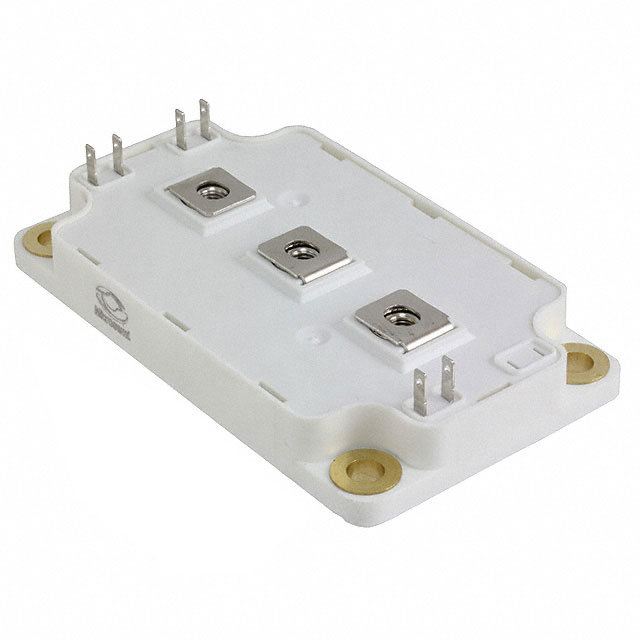

APTGLQ400A120T6G
IGBT MODULE 1200V 700A 1900W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGLQ400A120T6G
APTGLQ400A120T6G Hakkında
APTGLQ400A120T6G, Microchip Technology tarafından üretilen 1200V/700A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, maksimum 1900W güç seviyesinde çalışabilir. Trench Field Stop IGBT teknolojisi kullanılarak tasarlanan komponent, düşük Vce(on) değeri (2.4V @ 15V, 400A) ile verimli güç dönüştürme uygulamalarında kullanılır. SP6 paketi ve through hole montaj tipi ile endüstriyel güç elektronik sistemleri, frekans dönüştürücüler, kaynak makinaları ve invertör uygulamalarında tercih edilir. NTC Thermistor entegrasyonu ile sıcaklık kontrolü sağlanır. -40°C ~ 175°C çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 700 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24.6 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1900 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
