IGBT Transistörler - Modüller
APTGLQ200H120G

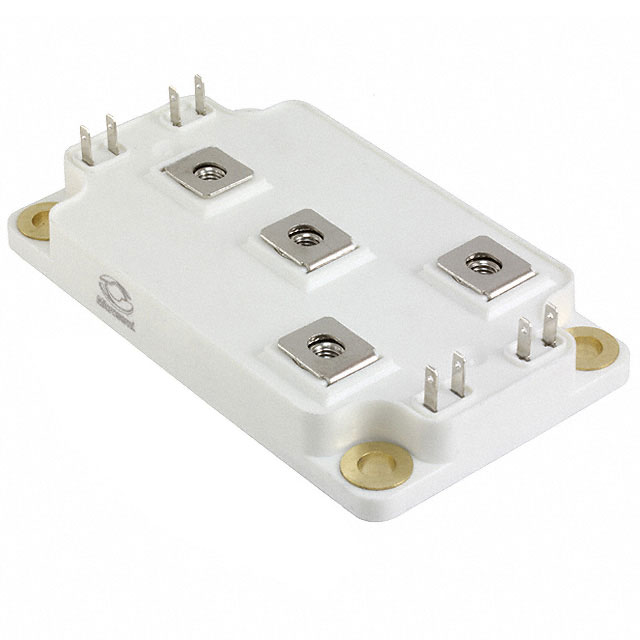

IGBT MODULE 1200V 350A 1000W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGLQ200H120G
APTGLQ200H120G Hakkında
APTGLQ200H120G, Microchip Technology tarafından üretilen 1200V/350A Full Bridge IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, maksimum 1000W güç kapasitesine sahiptir. SP6 chassis mount paketi ile sunulan modül, -40°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Vce(on) değeri 15V gate voltajında 200A akımda 2.4V'dir. 1200V isolation voltajı ile endüstriyel uygulamalarda, güç dönüştürme sistemlerinde, motor sürücülerinde ve enerji yönetimi cihazlarında kullanılır. Standard input konfigürasyonu ve 12.3nF input kapasitansı ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge |
| Current - Collector (Ic) (Max) | 350 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1000 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
