IGBT Transistörler - Modüller

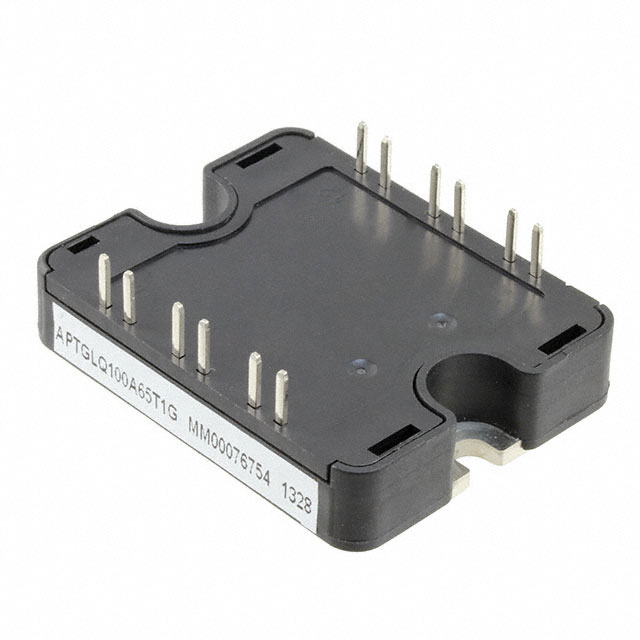

APTGLQ100A65T1G
IGBT MODULE 650V 200A 350W SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGLQ100A65T1G
APTGLQ100A65T1G Hakkında
APTGLQ100A65T1G, Microchip Technology tarafından üretilen 650V/200A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, Trench Field Stop IGBT teknolojisini kullanarak hızlı anahtarlama ve düşük iletiş kayıpları sağlar. SP1 paketinde sunulan komponent, maksimum 350W güç dağıtımı kapasitesine sahiptir. Vce(on) değeri 15V, 100A koşullarında 2.3V olarak belirtilmiştir. Entegre NTC Thermistor ile sıcaklık kontrolü yapılabilen modül, -40°C ile 175°C arasında çalışabilir. Güç dönüştürme sistemleri, inverterler, motor sürücüleri ve indüstriyel uygulamalarda kullanılan bu IGBT modülü, Through Hole montaj tipi ile PCB'ye monte edilir. 6nF giriş kapasitansiyle hızlı ve kontrollü anahtarlama işlemleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 350 W |
| Supplier Device Package | SP1 |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
