IGBT Transistörler - Modüller

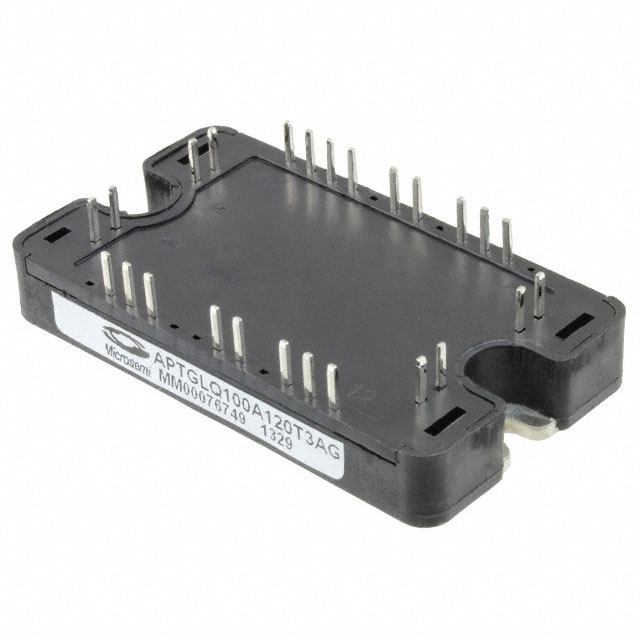

APTGLQ100A120T3AG
IGBT MODULE 1200V 185A 650W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGLQ100A120T3
APTGLQ100A120T3AG Hakkında
APTGLQ100A120T3AG, Microchip Technology tarafından üretilen 1200V 185A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, Trench Field Stop teknolojisi kullanarak düşük switching kayıpları ve yüksek verimliliği sağlar. 650W maksimum güç handling kapasitesiyle endüstriyel kontrol uygulamaları, motor drive sistemleri, güç kaynakları ve güç dönüştürme cihazlarında kullanılır. SP3 paket türü ile Through Hole montajı destekler. Entegre NTC Thermistor ile sıcaklık kontrolü yapılabilir. -40°C ile 175°C arasında güvenli çalışmayı destekler. Vce(on) değeri 2.4V @ 15V, 100A'da ölçülmüştür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 185 A |
| Current - Collector Cutoff (Max) | 50 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.15 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 650 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
