IGBT Transistörler - Modüller
APTGL60TL120T3G

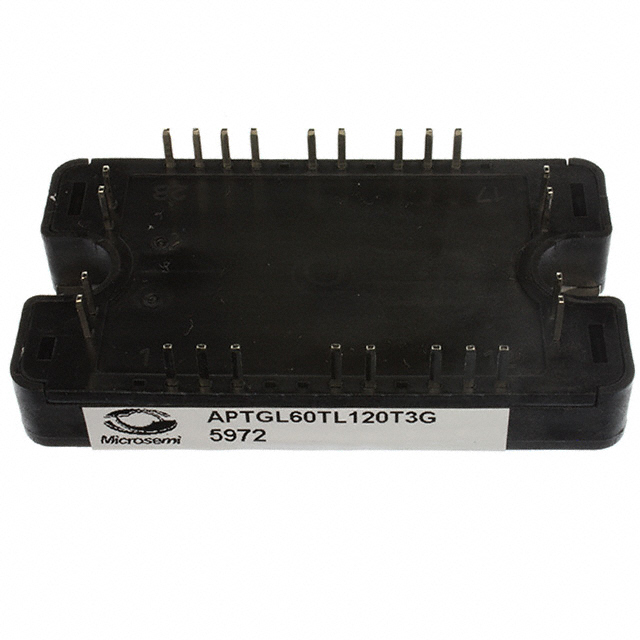

IGBT MODULE 1200V 80A 280W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL60TL120T3G
APTGL60TL120T3G Hakkında
APTGL60TL120T3G, Microchip Technology tarafından üretilen 1200V/80A IGBT modülüdür. Three Level Inverter konfigürasyonunda tasarlanmış olan bu bileşen, Trench Field Stop IGBT teknolojisi kullanmaktadır. Maksimum güç kapasitesi 280W olup, -40°C ile 175°C arasında çalışabilir. SP3 paket tipinde sunulan modül, chassis montaj özelliğine sahiptir ve entegre NTC thermistor içerir. Vce(on) değeri 2.2V (15V gate voltajı, 50A kollektor akımında) olan cihaz, 1200V breakdown voltajına dayanabilir. Düşük input kapasitansı (2.77nF @ 25V) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. İnverter, konvertör ve motor kontrol devrelerinde kullanılan endüstriyel güç elektronik uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.77 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 280 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
