IGBT Transistörler - Modüller

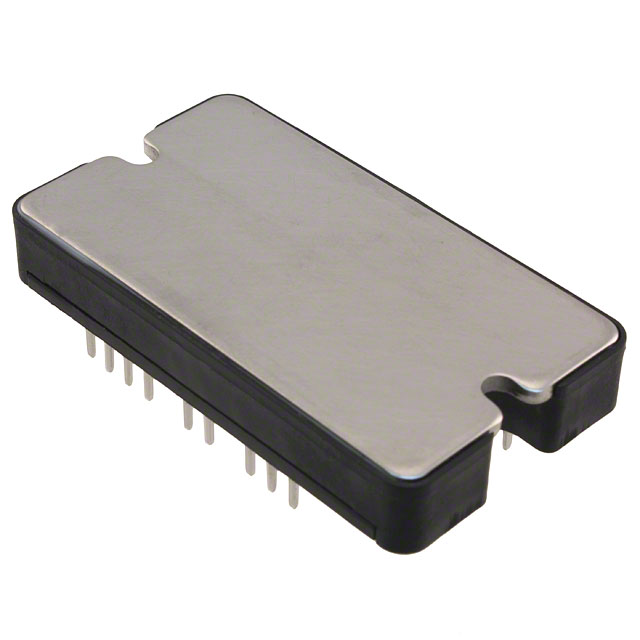

APTGL60DDA120T3G
IGBT MODULE 1200V 80A 280W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL60DDA120T3G
APTGL60DDA120T3G Hakkında
APTGL60DDA120T3G, Microchip Technology tarafından üretilen 1200V/80A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi kullanan bu komponentin dual boost chopper konfigürasyonu bulunmaktadır. 280W maksimum güç desteği ile güç dönüştürme uygulamalarında kullanılan bu modül, -40°C ile 175°C arasında çalışabilmektedir. SP3 kasa tipinde chassis mount montajı destekler ve entegre NTC thermistor içerir. Vce(on) değeri 15V gate voltajında 50A kollektör akımında 2.25V olup, 1200V collector-emitter breakdown voltajına sahiptir. Endüstriyel güç yönetimi, motor kontrol, enerji çevirimi ve güç kaynağı uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual Boost Chopper |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.77 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 280 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.25V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
