IGBT Transistörler - Modüller
APTGL475U120DAG

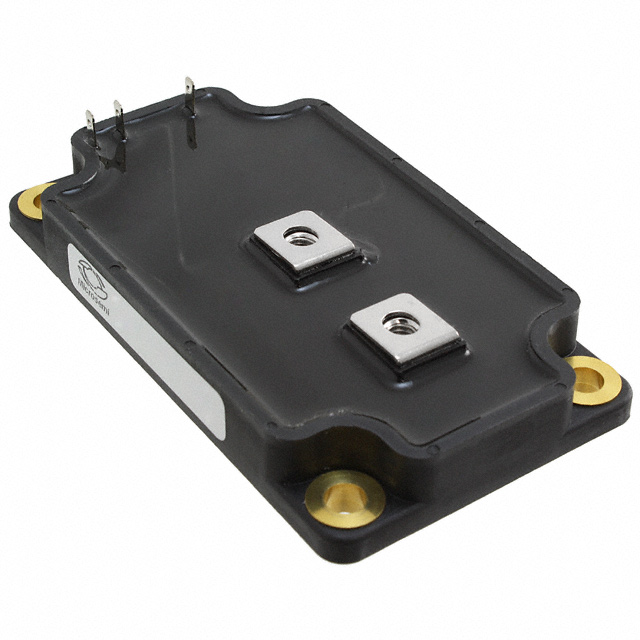

IGBT MODULE 1200V 610A 2307W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL475U120DAG
APTGL475U120DAG Hakkında
APTGL475U120DAG, Microchip Technology tarafından üretilen 1200V/610A IGBT güç modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu modül, 2307W maksimum güç yönetim kapasitesine sahiptir. SP6 paket tipi ile chassis mount konfigürasyonunda sağlanan bileşen, -40°C ile +175°C (TJ) sıcaklık aralığında çalışır. 2.2V Vce(on) değeri ile düşük iletim kaybı sağlar. Kolektör kesim akımı maksimum 4mA, giriş kapasitansı 24.6nF@25V'tur. Endüstriyel sürücü devreleri, güç dönüştürücüleri, inverter uygulamaları ve yüksek akım anahtarlama devreleri gibi alanlarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 610 A |
| Current - Collector Cutoff (Max) | 4 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 2307 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
