IGBT Transistörler - Modüller

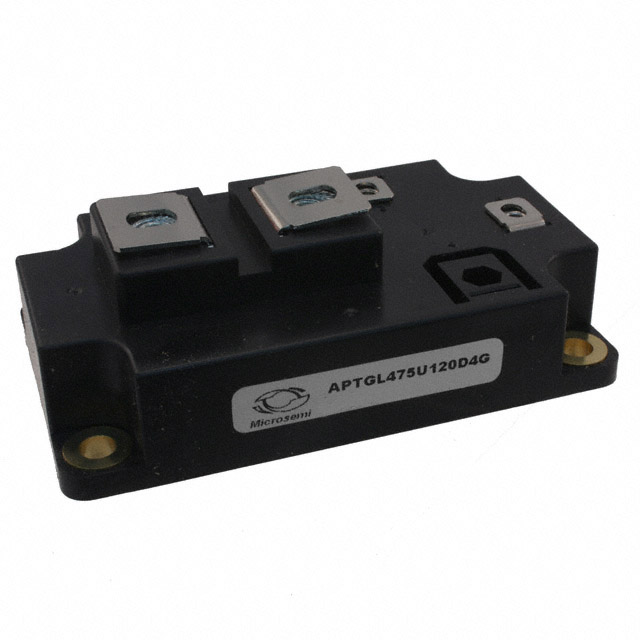

APTGL475U120D4G
IGBT MODULE 1200V 610A 2082W D4
- Üretici
- Microchip Technology
- Paket/Kılıf
- D4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL475U120D4G
APTGL475U120D4G Hakkında
APTGL475U120D4G, Microchip Technology tarafından üretilen 1200V/610A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu bileşen, yüksek akım uygulamalarında kolektör-emiter gerilimi 2.2V'de (15V gate gerilimi, 400A akım şartlarında) çalışır. D4 chassis mount kasa tipinde sunulan modül, maksimum 2082W güç yönetebilmektedir. -40°C ile 175°C arasında çalışan bu transistör, endüstriyel uygulamalar, güç dönüştürücüler, motor sürücüleri ve kaynak makineleri gibi yüksek güç uygulamalarında kullanılır. 24.6nF input kapasitansı ile hızlı anahtarlama karakteristiği sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 610 A |
| Current - Collector Cutoff (Max) | 4 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | D4 |
| Part Status | Active |
| Power - Max | 2082 W |
| Supplier Device Package | D4 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
