IGBT Transistörler - Modüller

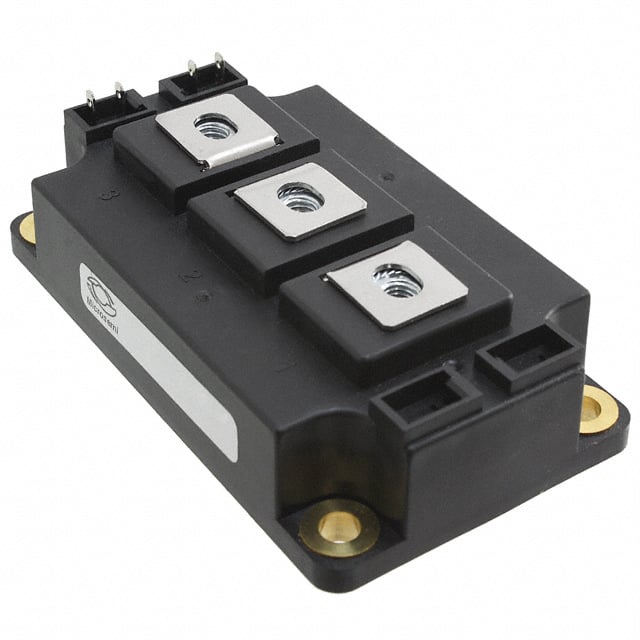

APTGL475A120D3G
IGBT MODULE 1200V 610A 2080W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL475A120D3G
APTGL475A120D3G Hakkında
APTGL475A120D3G, Microchip Technology tarafından üretilen 1200V/610A IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, Trench Field Stop teknolojisi kullanarak yüksek akım kapasitesi ve düşük dönüş kaybı sağlar. Maksimum 2080W güç yönetim kapasitesine sahip olan cihaz, -40°C ile +175°C arasında güvenli çalışır. Vce(on) değeri 2.2V (15V, 400A'de) olarak belirlenmiştir. Chassis mount tipi montajlama ile endüstriyel güç dönüştürme uygulamaları, invertör, konvertör ve motor kontrol sistemlerinde kullanılır. D-3 modül paketinde sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 610 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 24.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 2080 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
