IGBT Transistörler - Modüller

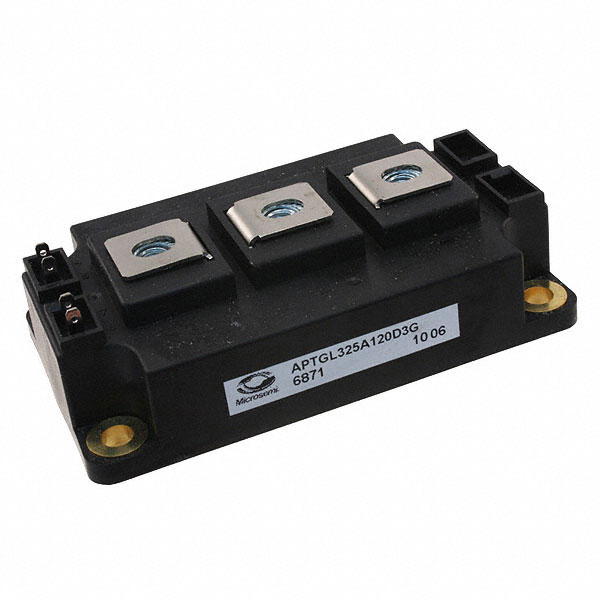

APTGL325A120D3G
IGBT MODULE 1200V 420A 1500W D3
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL325A120D3
APTGL325A120D3G Hakkında
APTGL325A120D3G, Microchip Technology tarafından üretilen 1200V/420A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu komponent, Trench Field Stop teknolojisi kullanarak maksimum 1500W güç işleyebilir. D-3 kasa tipi ile chassis mount uygulamalarına uygun olan modül, -40°C ile +175°C arasında çalışır. 2.2V maksimum Vce(on) değeri ile düşük ısıl kayıplar sağlar. Endüstriyel sürücü uygulamaları, değişken frekans sürücüler (VFD) ve güç dönüştürme sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 420 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Active |
| Power - Max | 1500 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
