IGBT Transistörler - Modüller

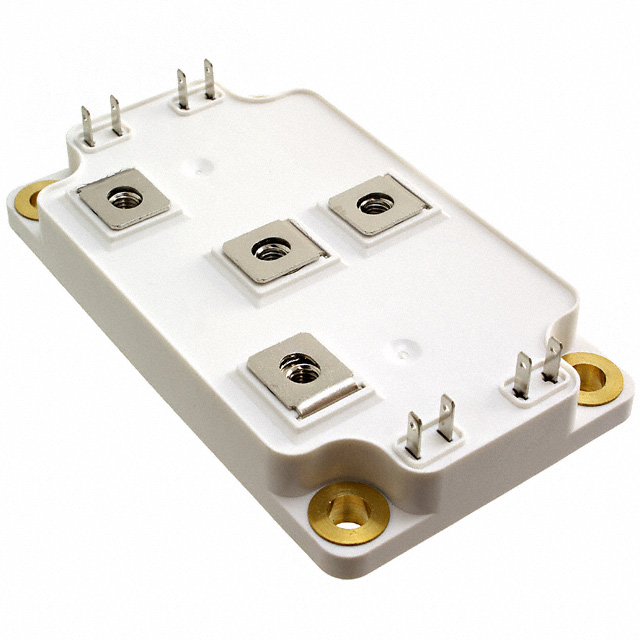

APTGL240TL120G
IGBT MODULE 1200V 305A 1000W SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL240TL120G
APTGL240TL120G Hakkında
APTGL240TL120G, Microchip Technology tarafından üretilen 1200V/305A IGBT modülüdür. Trench Field Stop teknolojisi kullanılan bu bileşen, Three Level Inverter konfigürasyonunda çalışmaktadır. Maksimum 1000W güç sınırlandırması ile tasarlanmış olan modül, SP6 chassis mount paketinde sunulmaktadır. -40°C ile 175°C arasında sıcaklık aralığında güvenli şekilde çalışabilen bu IGBT transistörü, endüstriyel sürücüler, güç dönüştürücüleri, inverter devreleri ve motor kontrol uygulamalarında yaygın olarak kullanılır. 2.2V Vce(on) değeri ile düşük anahtarlama kaybı sağlar. 12.3nF giriş kapasitansı ile hızlı komütasyon özelliği sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 305 A |
| Current - Collector Cutoff (Max) | 2 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 12.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 1000 W |
| Supplier Device Package | SP6 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
