IGBT Transistörler - Modüller

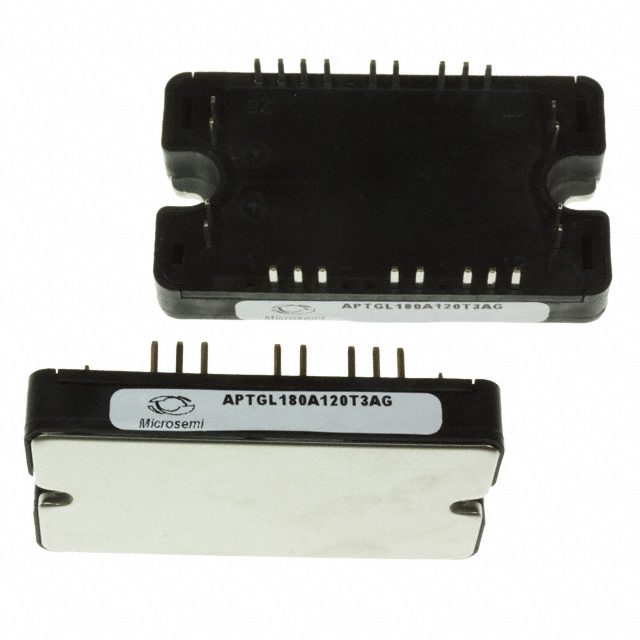

APTGL180A120T3AG
IGBT MODULE 1200V 230A 940W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL180A120T3AG
APTGL180A120T3AG Hakkında
APTGL180A120T3AG, Microchip Technology tarafından üretilen 1200V IGBT modülüdür. Half bridge konfigürasyonunda tasarlanan bu komponent, 230A maksimum kolektör akımı ile 940W güç seviyesinde çalışır. Trench Field Stop IGBT teknolojisini kullanan modül, endüstriyel güç dönüştürme uygulamalarında, şarj cihazları, motor kontrolü ve solar inverter sistemlerinde kullanılır. Maksimum Vce(on) değeri 15V gate geriliminde 150A akımda 2.2V'dur. NTC termistör entegrasyonu sayesinde sıcaklık izlenmesi sağlanır. SP3 chassis mount paketi endüstriyel uygulamalar için tasarlanmış, -40°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 230 A |
| Current - Collector Cutoff (Max) | 300 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 940 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
