IGBT Transistörler - Modüller

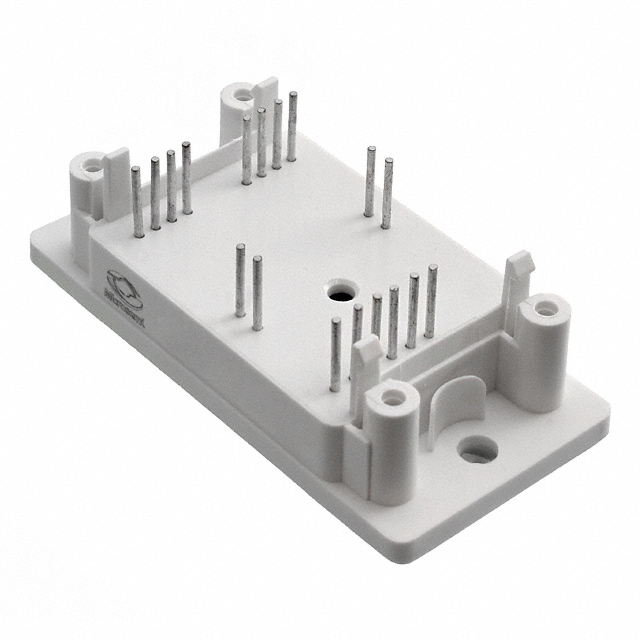

APTGL180A1202G
IGBT MODULE 1200V 220A 750W SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL180A1202G
APTGL180A1202G Hakkında
APTGL180A1202G, Microchip Technology tarafından üretilen 1200V/220A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, Trench Field Stop teknolojisi kullanarak düşük kayıp oranı sağlar. Maximum 750W güç seviyesinde çalışabilen modül, -40°C ile 175°C arasında işletim sıcaklığına sahiptir. 2.2V Vce(on) değeri ve SP2 paket tipi ile güç dönüştürme, inverter ve motor kontrol uygulamalarında kullanılır. Chassis mount montaj tipi sayesinde ısı yönetimi kolaylaştırılmıştır. 9.3nF giriş kapasitansı hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 300 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP2 |
| Part Status | Active |
| Power - Max | 750 W |
| Supplier Device Package | SP2 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
