IGBT Transistörler - Modüller

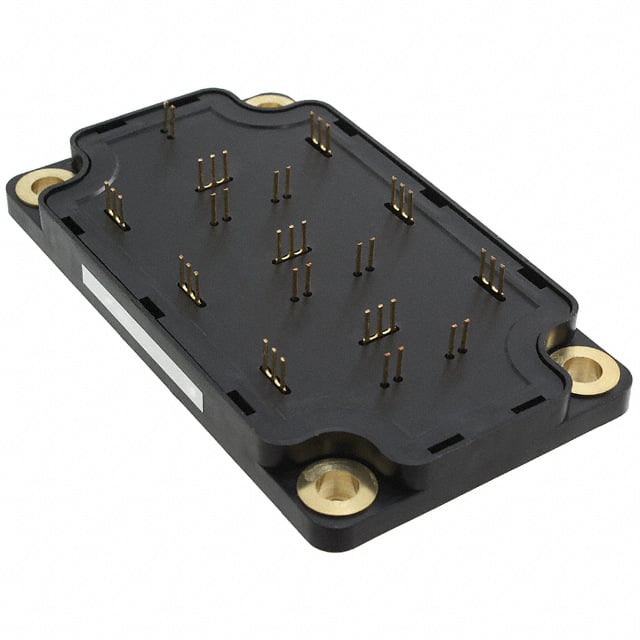

APTGL120TA120TPG
IGBT MODULE 1200V 140A 517W SP6P
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGL120TA120TPG
APTGL120TA120TPG Hakkında
APTGL120TA120TPG, Microchip Technology tarafından üretilen üç fazlı IGBT modülüdür. 1200V Collector-Emitter gerilimi ve 140A maksimum kolektör akımı ile tasarlanmış olup, 517W güç yönetim uygulamalarında kullanılır. Trench Field Stop IGBT teknolojisine sahip bu modül, 2.15V Vce(on) değeri ile düşük iletim kayıpları sağlar. -40°C ile +175°C çalışma sıcaklık aralığında, NTC thermistor entegrasyonu ile termal koruma sunar. Şasi montajı için SP6 paketinde sunulan komponent, endüstriyel sürücü devreleri, güç kaynakları ve traction uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase |
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 517 W |
| Supplier Device Package | SP6-P |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
