IGBT Transistörler - Modüller

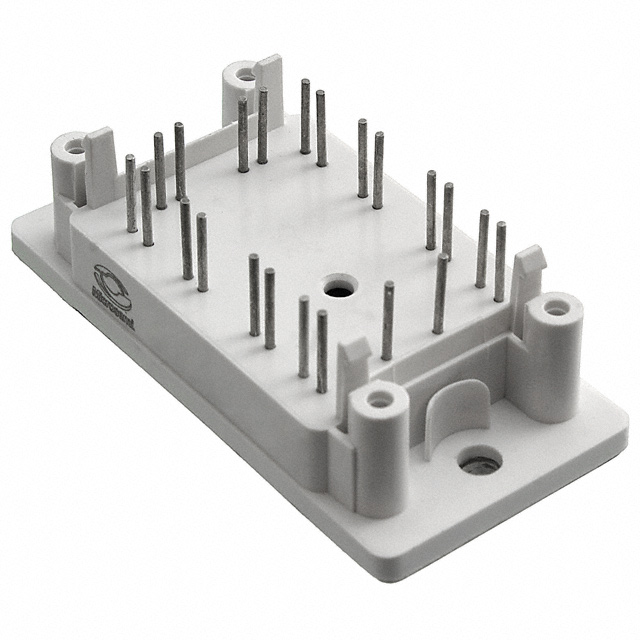

APTGFQ25H120T2G
IGBT MODULE 1200V 40A 227W SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGFQ25H120T2G
APTGFQ25H120T2G Hakkında
APTGFQ25H120T2G, Microchip Technology tarafından üretilen 1200V/40A kapasiteli Full Bridge IGBT modülüdür. SP2 paketi içerisinde NPT ve Fieldstop teknolojisini kullanan bu modül, 227W maksimum güç yönetimi sağlar. Vce(on) değeri 25A akımda 15V gate voltajında 2.1V olarak belirtilmiştir. NTC Thermistor entegrasyonu ile sıcaklık monitorlaması yapılabilir. Through Hole montaj tipi sayesinde PCB'ye direkt entegre edilebilir. Anahtarlamalı güç kaynakları, UPS sistemleri, inverter devreler ve endüstriyel motor kontrol uygulamalarında yaygın olarak kullanılır. 2.02 nF input kapasitansı ile hızlı komütasyon özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT and Fieldstop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.02 nF @ 25 V |
| Mounting Type | Through Hole |
| NTC Thermistor | Yes |
| Package / Case | SP2 |
| Part Status | Active |
| Power - Max | 227 W |
| Supplier Device Package | SP2 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
