IGBT Transistörler - Modüller

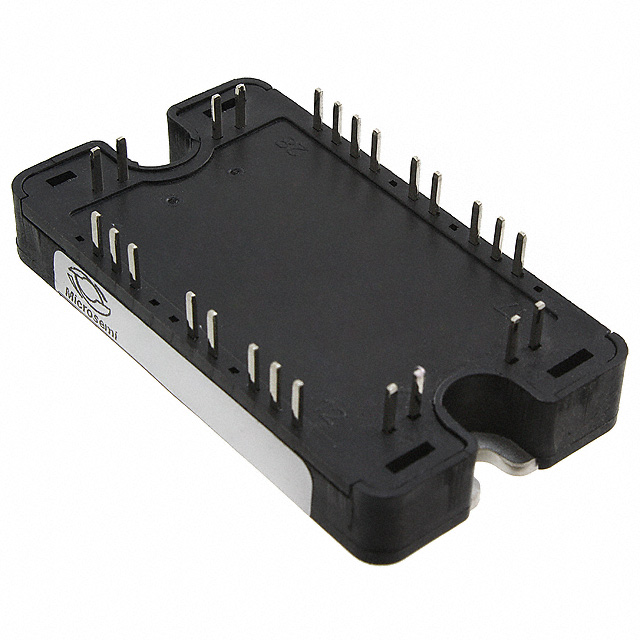

APTGF90H60T3G
IGBT MODULE 600V 120A 416W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF90H60T3G
APTGF90H60T3G Hakkında
APTGF90H60T3G, Microchip Technology tarafından üretilen 600V/120A kapasiteli IGBT modülüdür. Full Bridge Inverter konfigürasyonu ile tasarlanan bu komponent, NPT tipi IGBT teknolojisini kullanmaktadır. SP3 chassis mount paketi içerisinde konumlandırılmıştır. Maksimum 416W güç dağıtımına kapabildir. Vce(on) değeri 15V gate voltajında 100A akımda 2.45V olup, düşük iletim kaybı sağlar. Entegre NTC termistor ile sıcaklık kontrolü yapılabilmektedir. Collector-Emitter arasında 600V breakdown voltajı bulunmaktadır. Inverter uygulamaları, motor kontrol sistemleri ve endüstriyel güç elektroniği uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 120 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 416 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
