IGBT Transistörler - Modüller
APTGF90DU60TG
IGBT MODULE 600V 110A 416W SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTGF90DU60TG
APTGF90DU60TG Hakkında

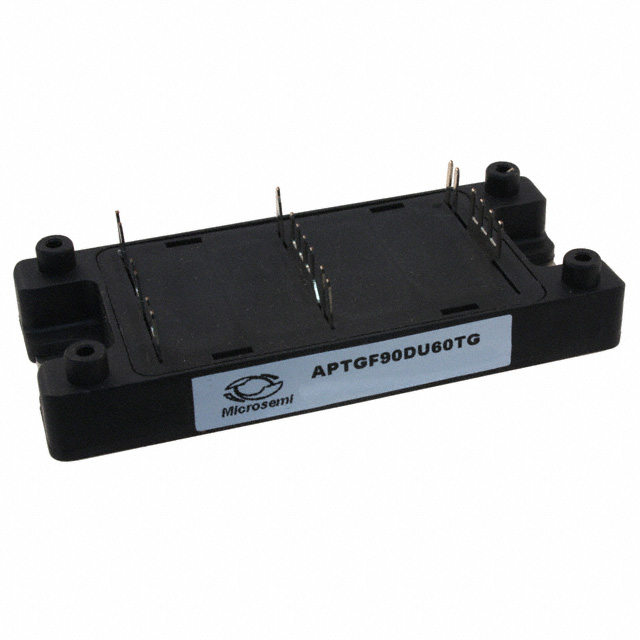

APTGF90DU60TG, Microchip Technology tarafından üretilen 600V/110A kapasiteli NPT tipi IGBT modülüdür. Dual, Common Source konfigürasyonunda tasarlanan bu bileşen, maksimum 416W güç yönetiminde kullanılır. SP4 paket tipi ile chassis mount şekilde sabitlenir ve NTC thermistor içerir. Vce(on) değeri 15V gate voltajında 90A akımda 2.5V olarak belirlenmiştir. 250µA maksimum collector cutoff akımı ve 4.3nF input kapasitansı özelliğine sahiptir. Endüstriyel invertör, motor sürücü, güç kaynakları ve anahtarlama uygulamalarında kullanılan bu modül, yüksek gerilim ve akım seviyeleri gerektiren sistemlerde yer alır. Bileşen şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Dual, Common Source |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | SP4 |
| Part Status | Obsolete |
| Power - Max | 416 W |
| Supplier Device Package | SP4 |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 90A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
